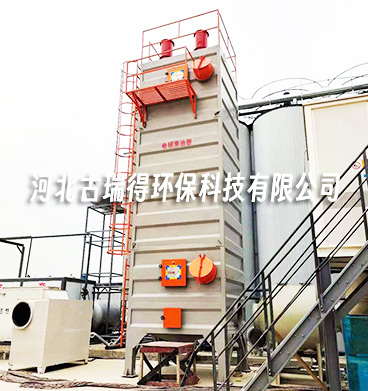

電捕焦油器結構特點：
     1、氣流分布板
在進入電捕焦裝置后，焦油爐煙氣從小截面轉移到大截面電場。為了使電場內的氣流速度一致，在電場入口處設置均勻的氣流板，在電場出口處設置槽形阻流板。通過這種方式，保了煙氣在電場內的流速均勻分布，減少了渦流，提高了收集效率。
     2、電暈極
由不銹鋼制成，不僅耐受腐蝕，而且使用壽命長。它的電流大，可以使灰塵和焦油顆粒獲得大量的電荷，從而提高負荷粉塵的除塵速度值，提高電聚焦效率。使用陰極振動裝置振動電暈極線，使電暈線始終保持清潔，處于較佳放電狀態。振動次數根據現場條件設定
     3、陰極懸掛裝置
每個瓷瓶都有四個絕緣體，陰極系統的荷電通過陰極吊桿直接掛在絕緣瓷瓶上，瓷瓶上涂有聚四氟乙烯板絕緣。并配有吹掃孔和熱風去除絕緣體，使瓷瓶無焦炭和灰塵，保絕緣值不小于80ω。
電捕焦油器能有效減少排放中的有害氣體，達到凈化的效果。在化工、焦化、城市煤氣、建材、冶金、陶瓷等工業企業中得到普遍的應用。
     4、除塵設備
高壓大容量除塵的應用，廣泛采用的技術措施。極板距離400毫米，電壓72KV。極板表面為排板式，寬度935毫米。同時，陽極板增加了電動刮板。雙面刮板定期刮去極板，強制除塵，使極板表面無焦油和灰塵，始終處于良好的導電狀態，避免灰塵過厚造成電暈堵塞或系統電流下降。清洗次數根據實際操作情況確定。
